ВВЕДЕНИЕ
Электрический отопительный котел WDR включает в себя паровой котел с электрическим нагревом и с электрическим нагревом горячей воды. Он котел использует электричество в качестве источника энергии, преобразует электрическую энергию в тепловую энергию. В процессе преобразования энергии нет необходимости подавать воздух или топливо для сгорания, поэтому котел не выделяет выхлопных газов, остатков отходов, отходов и т. д. Благодаря преимуществам энергосбережения, защиты окружающей среды, высокой термической эффективности, длительного срока службы и простоты эксплуатации он был единогласно признан клиентами.
Широко применяется в крупных отелях, школах, банях, государственных учреждениях, жилых помещениях, химической промышленности, плавке, строительных материалах и т. д.

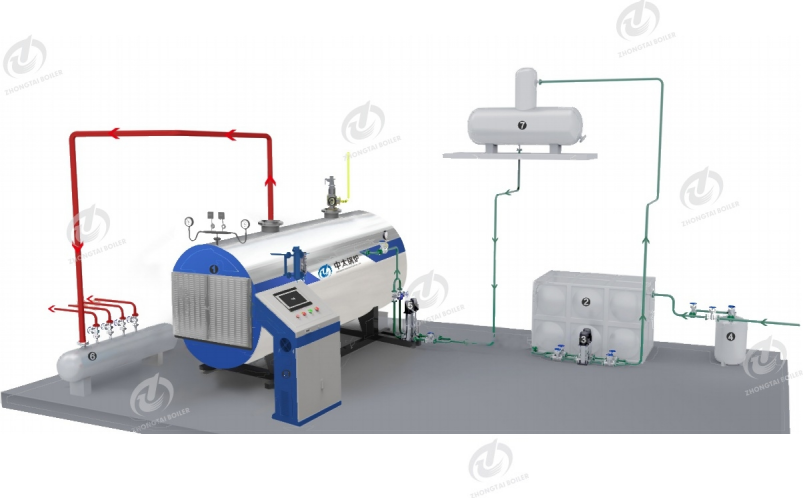

СХЕМА СИСТЕМЫ
— — Паропровод —— Водопровод
① Котел ② Резервуар для воды ③ Деаэраторный насос ④ Водоумягчитель ⑤ Насос питательной воды ⑥ Паровой коллектор ⑦ Деаэратор ⑧ Шкаф электрического управления ⑨ Предохранительный клапан

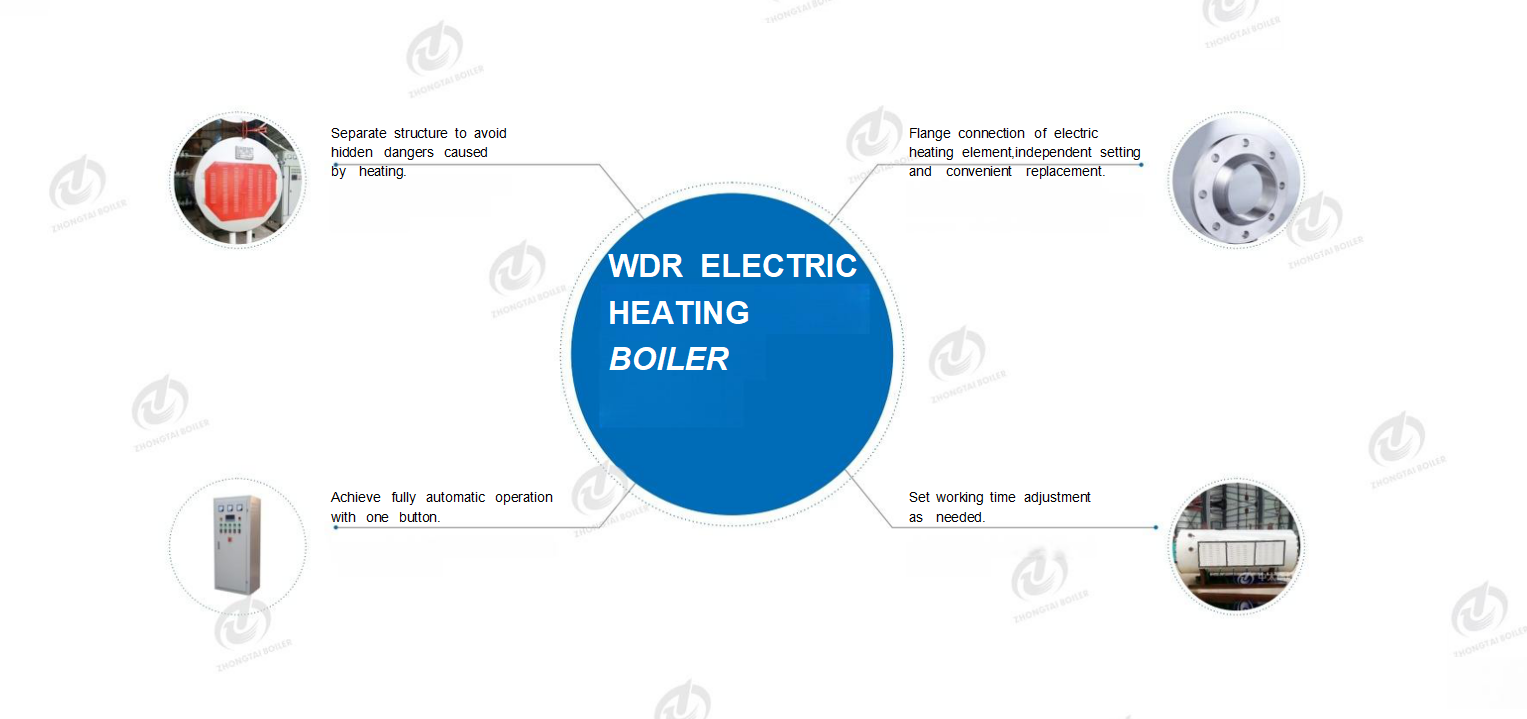

ФУНКЦИИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Паровой котел
Модельный блок | Номинальная паропроизводительность (т/ч) | Номинальное рабочее давление (МПа) | Температура насыщенного пара (℃) | Нагревать Эффективность (%) | Рейтинг Власть (кВт) | Проектное топливо | Макс. транспортный вес (кг) | Макс Транспорт Размер(ДxШ×В) (мм |
ДДР0,3-0,7 | 0.3 | ≥98 | 216 | Электричество | 950 | 2200X1300×1400 | ||
ДДР0,5-0,7 | 0.5 | 360 | 1500 | 2400X1400X1600 | ||||
ДДР0,7-0,7 | 0.7 | 504 | 1700 | 2500X1500X1600 | ||||
ДДР1.0-0,7 | 1 | 0.7 | 171 | 720 | 1850 | 2600×1500X1900 | ||
ДДР1.0-1.0 | 1 | 1.0 | 184 | 720 | 1850 | 2600X1500×1900 | ||
ДДР2.0-0,7 | 2 | 1.25 | 194 | 1440 | 3000 | 3100×1700X2300 | ||
WDR2.0-1.0 | 2 | 1.6 | 205 | 1440 | 3000 | 3100×1700X2300 | ||
ДДР2.0-1,25 | 2 | 2.5 | 225 | 1440 | 3100 | 3100×1700X2300 | ||
WDR2.0-1,6 | 2 | 1500 | 3250 | 3100×1700X2300 | ||||
ДДР2.0-2.5 | 2 | 1500 | 3360 | 3100X1700X2300 | ||||
WDR4.0-1,25 | 4 | 2880 | 6800 | 4200X2000X2300 |
Подшипниковый водогрейный котел
Модельный блок | Номинальная тепловая мощность (МВт) | Номинальное рабочее давление (МПа) | Номинальная температура (℃)） | Выход/возврат | Нагревать Эффективность (%) | Рейтинг Власть (кВт) | Проектное топливо | Макс. транспортный вес (кг) | Макс Транспорт Размер (ДxШ×В) (мм) |
ДМР0,24-0,7/95/70 | 0.24 | 95/70 115/90 | ≥98 | Электричество | 240 | 950 | 2200×1300×1400 | ||
ДМР0,35-0,7/95/70 | 0.35 | 360 | 1500 | 2400X1400×1600 | |||||
ДМР0,48-0,7/95/70 | 0.48 | 480 | 1700 | 2500×1500X1600 | |||||
ДМР0,70-0,7/95/70 | 0.7 | 0.7 | 720 | 1850 | 2600X1500X1900 | ||||
ДМР1.05-0,7/95/70 | 1.05 | 1.0 | 1080 | 2550 | 2800x1600x2000 | ||||
ДМР1.4-0,7/95/70 | 1.4 | 1440 | 3100 | 3100X1700X2300 | |||||
ДМР2.8-0,7/95/70 | 2.8 | 2880 | 6800 | 4200X2000X2300 |
Водогрейный котел атмосферного давления
Модельный блок | Номинальная тепловая мощность (МВт) | Номинальное рабочее давление (МПа) | Номинальная температура (℃) | Выход/возврат | Нагревать Эффективность (%) | Рейтинг Власть (кВт) | Проектное топливо | Макс. транспортный вес (кг) | Макс Транспорт Размер (ДxШ×В) (мм) |
CWDR0.24-95/70 | 0.24 | 0 | 85/60 95/70 | ≥98 | 240 | Электричество | 855 | 2200X1300X1400 | |
CWDR0.35-95/70 | 0.35 | 360 | 1350 | 2400X1400X1600 | |||||
CWDR0.48-95/70 | 0.48 | 480 | 1530 | 2500×1500X1600 | |||||
CWDR0.70-95/70 | 0.7 | 720 | 1670 | 2600X1500X1900 | |||||
CWDR1.05-95/70 | 1.05 | 1080 | 2330 | 2800x1600x2000 | |||||
CWDR1.4-95/70 | 1.4 | 1440 | 2800 | 3100X1700X2300 | |||||
CWDR2.8-95/70 | 2.8 | 2880 | 6150 | 4200X2000X2300 |
