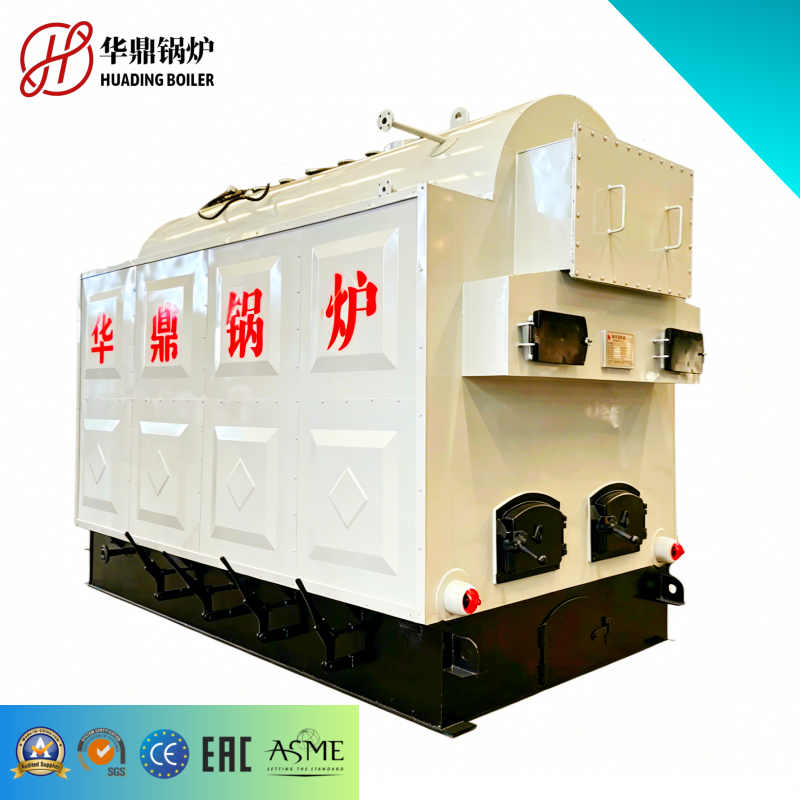

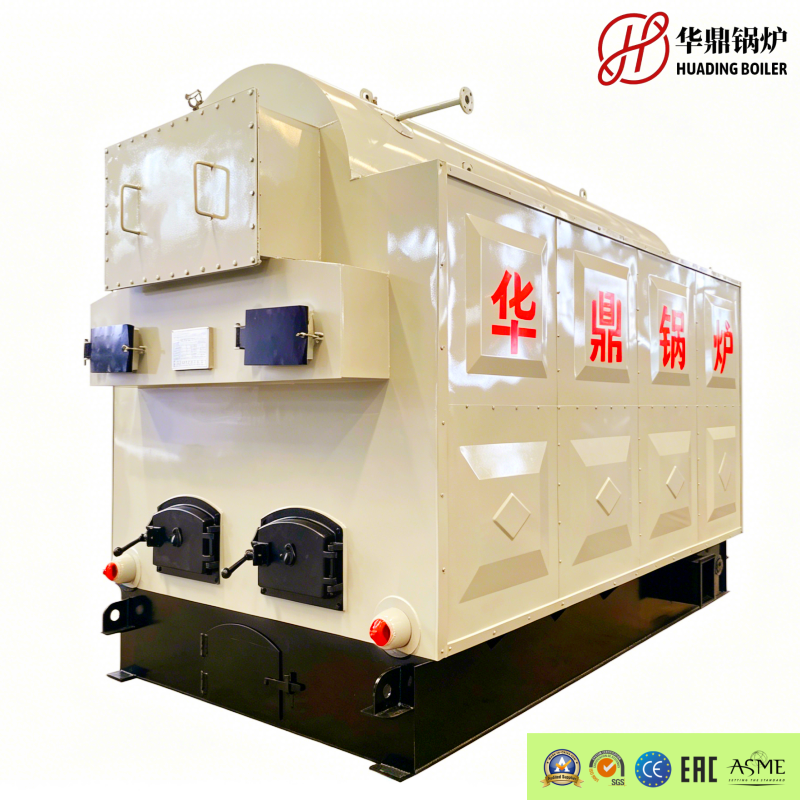

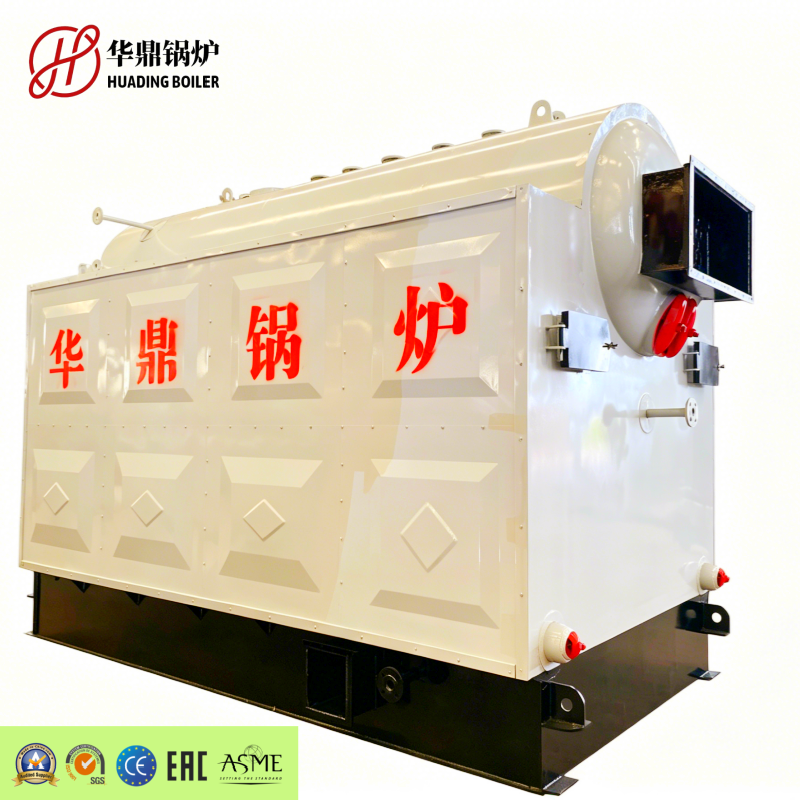

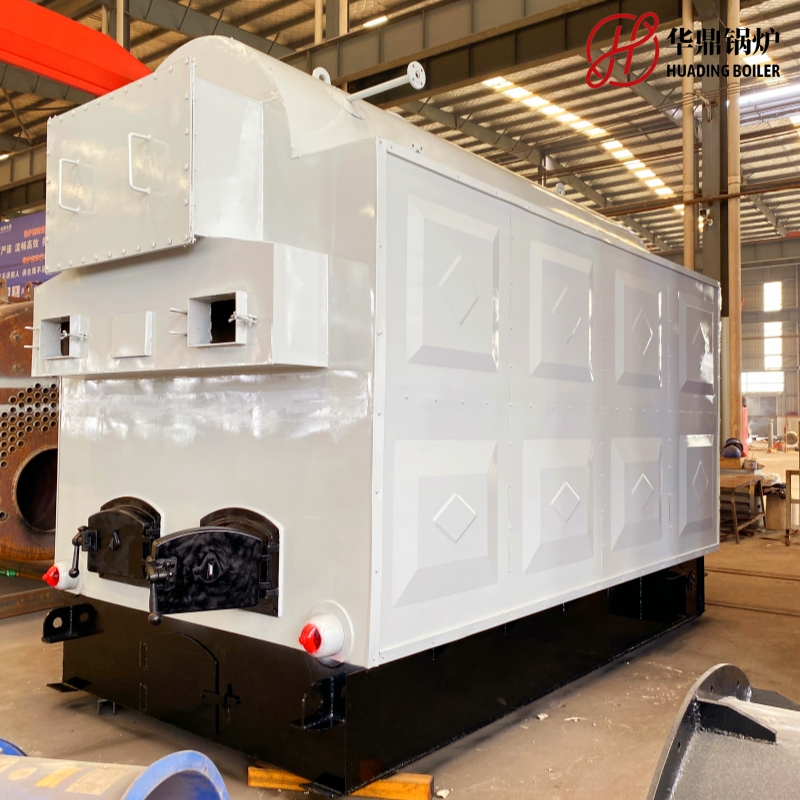

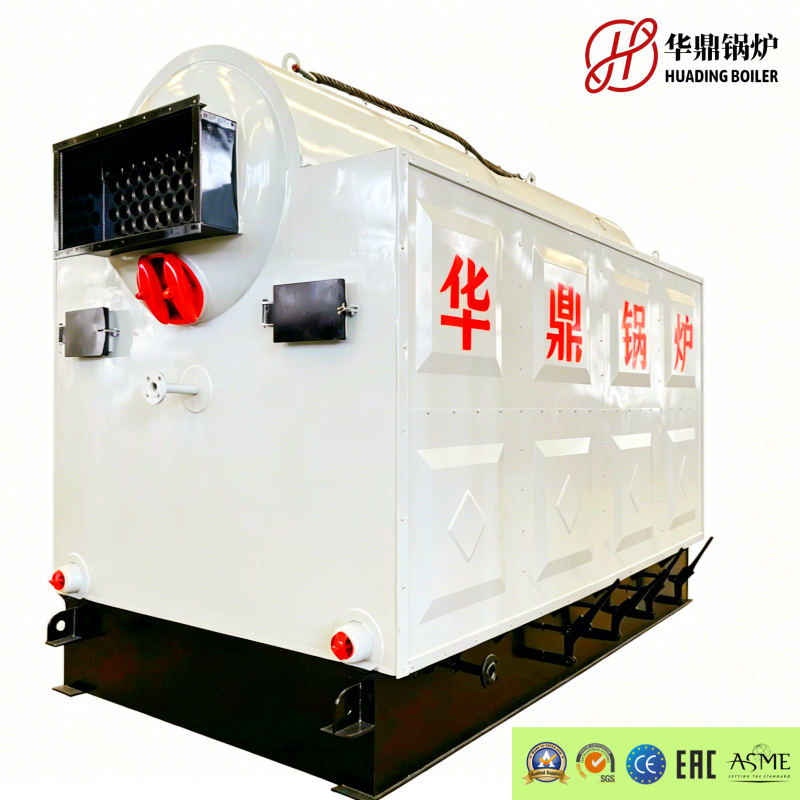

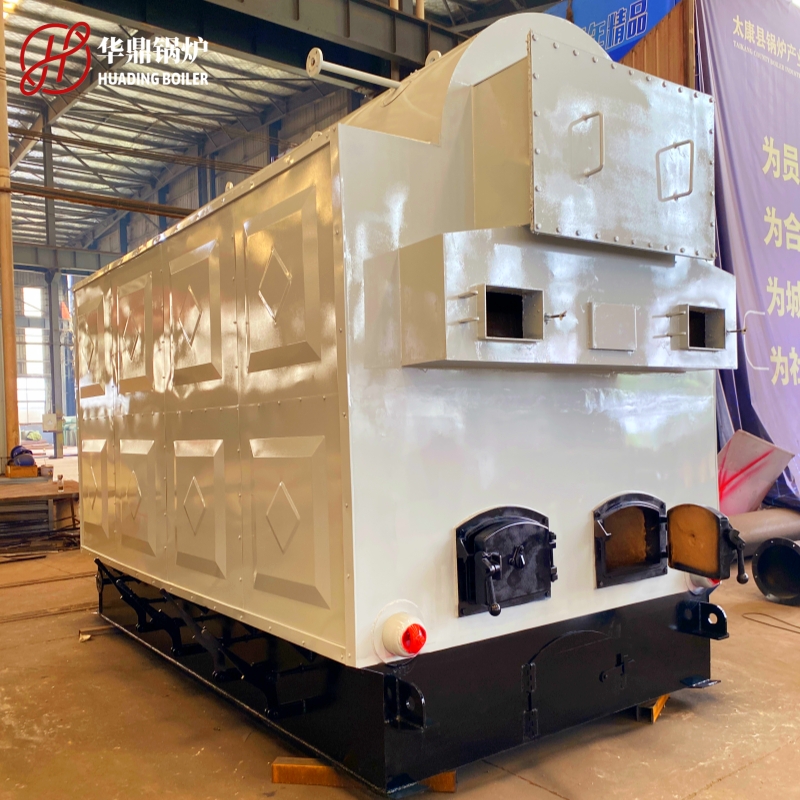

Знакомство с угольным паровым котлом с подвижной решеткой серии DZH

I. Структурное введение

Новый паровой котел серии ДЖ представляет собой однобарабанный вертикальный водожаротрубный кожуховый котел с подвижной колосниковой решеткой в ​​качестве топочного оборудования. Водяные стенки на левой и правой сторонах печи представляют собой лучистые поверхности нагрева, крылья печи представляют собой конвективные поверхности нагрева, а дымоходные трубы с резьбой расположены внутри барабана в качестве конвективных поверхностей нагрева. Стенка топки выполнена по новой технологии цельного литья и утрамбовки жаростойким бетоном, а внешняя сторона основного блока котла представляет собой трехмерную ограждающую плиту.

По общей конструкции основной корпус котла имеет форму установленного сверху барабана с водяными стенками и коллекторами, расположенными симметрично слева и справа. Барабан образован сваркой корпуса цилиндра, передней и задней трубных решеток. В топке котла установлена ​​искроотражательная стенка, обеспечивающая высокую эффективность сгорания.

В этой серии котлов использованы последние достижения научных исследований, такие как арочные трубные решетки и дымоходные трубы с резьбой, что решает проблемы корпусных котлов, такие как трещины трубных решеток, разрывы труб водяной стенки, низкий тепловой КПД, недостаточная мощность и плохая адаптируемость угля.

II. Процесс горения

Топливо поступает в печь через подвижную решетку для сгорания. Образовавшийся дымовой газ поступает в пучок крыльевых конвективных труб через выходное дымовое окно на выступающей стенке по днищу барабана, поступает в нарезную дымоходную трубу через передний дымовой ящик, проходит через экономайзер и пылесборник, втягивается вытяжным вентилятором и выбрасывается в атмосферу через дымовую трубу.

III. Технические характеристики

1. Барабан состоит из арочных трубных решеток и дымоходных труб с резьбой, что превращает барабан из квазижесткого тела в квазиупругую конструкцию, устраняет элементы раскосов в зоне трубной решетки и снижает напряжения. Дымоходные трубы в трубной решетке заменены с двухпроходных на одноходовые, что решает проблему трещин в трубной решетке.

2. Благодаря расположению рядов подъемных труб в нижней части барабана исключается зона застойной воды в нижней части барабана, что затрудняет отложение осадка. Высокотемпературная зона барабана хорошо охлаждается, что предотвращает вздутие нижней части барабана.

3. Высокоэффективные дымоходные трубы с резьбой для теплопередачи используются для достижения эффекта улучшенной теплопередачи, реализации характеристик быстрого повышения температуры и повышения давления в котле, а также улучшения термического КПД котла.

4. Компактная конструкция, по сравнению с котлом того же типа, имеет небольшие габаритные размеры, что позволяет экономить капитальные вложения в котельную.

5. Стабильная работа, удобная регулировка и достаточная мощность.

6. Дымоходные трубы с резьбой используются для улучшения теплопередачи, улучшения коэффициента теплопередачи и термического КПД. Из-за нарушения движения дымовых газов в трубах в дымовых трубах нелегко скапливаться пыль, играющая роль самоочистки.

7. Выступающая стенка и выпускное дымовое окно в топке обладают определенным эффектом снижения пыли, контролируя исходную концентрацию выбросов пыли котла ниже стандарта и гарантируя, что выбросы дыма и пыли котла соответствуют показателям, указанным в национальных правилах защиты окружающей среды.

IV. Основные параметры

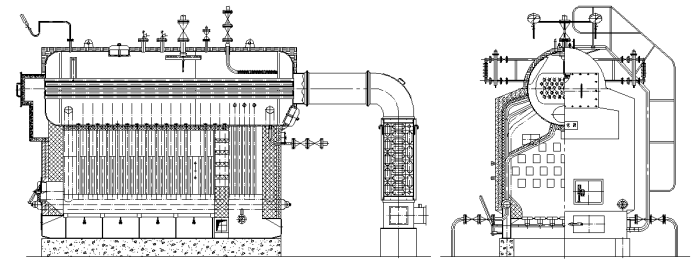

Принципиальная схема угольного парового котла серии ДЖ

Паровой котел типа ДЖ

Основная структура и принцип работы

Конструктивные особенности

Рабочий процесс (три прохода)、

III. Основные технические параметры (общие характеристики)

IV. Характеристики производительности

Компактная конструкция, небольшая занимаемая площадь и низкие инвестиции в инфраструктуру.

Простая установка, короткий период установки и низкая стоимость при комплексной доставке.

Высокий тепловой КПД до 80%-85% с усиленной теплопередачей за счет резьбовых жаровых труб.

Широкая адаптация к топливу: битуминозный уголь, антрацит, пеллеты из биомассы, дрова и т. д.

Хорошая адаптируемость к нагрузкам благодаря большому объему воды, стабильному давлению пара и гибкому изменению нагрузки.

Простое управление с ручным/полуавтоматическим управлением и удобным обслуживанием.

V. Область применения

Широко используется в отраслях, требующих промышленного пара или нагрева, таких как текстильная, полиграфическая и красильная промышленность, производство бумаги, пищевая, химическая промышленность, фармацевтика, производство кормов, обработка бетона, гостиницы, школы и т. д.

VI. Разница между ДЖ и ДЗЛ
