I. Обзор
Котел серии SZL представляет собой горизонтальный двухбарабанный водотрубный водотрубный котел с вертикальной цепной решеткой, разработанный техническим персоналом нашей компании на основе передовых отечественных и зарубежных технологий и опыта. Технологические, эксплуатационные и экологические показатели этой серии продуктов достигли передового международного уровня, и это ведущий продукт в котельной промышленности.
II. Введение продукта
1. Котел имеет упакованную или собранную конструкцию. Котел производительностью 2～4 т/ч представляет собой комплектную водотрубную конструкцию, которая полностью собирается на заводе перед отправкой с завода. Котел производительностью 6～25 т/ч состоит из двух верхней и нижней частей: верхняя часть представляет собой основную поверхность нагрева, а нижняя часть представляет собой оборудование для сжигания.

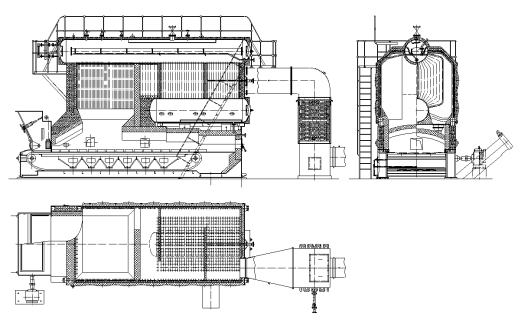

2. Передняя часть основного корпуса котла окружена водяными стенками, верхняя часть соединена с барабаном, а нижняя часть соединена с коллектором, образуя камеру сгорания для поглощения лучистого тепла печи. На заднем конце между верхним и нижним барабанами расположены плотные пучки конвекционных труб. Высокотемпературный дымовой газ после сгорания поперечно омывает конвекционную поверхность нагрева через второй проход, затем направляется в отдельно расположенный экономайзер и, наконец, попадает в пылесборник и выводится через дымоход.
3. Водотрубный котел производительностью 20 т/ч в сборе состоит из передней топки, задней топки, пучков конвекционных труб, экономайзера и цепной колосниковой решетки, которые соответственно собраны в единое целое и доставлены с завода.
4. Этот котел сочетает в себе преимущества комплектных котлов: компактная конструкция, одноярусная планировка котельной, удобный монтаж на месте, короткий цикл, низкая стоимость и простота эксплуатации.
5. Эта серия паровых котлов подходит для промышленного и бытового использования пара, а водогрейные котлы соответствующей мощности подходят для промышленного и гражданского отопления.
Номинальная испаряемость | 0,5-35т/ч |
Тепловой КПД | ≥85% |
Область применения | Химическая промышленность, промышленность пластмасс, резиновая промышленность, строительная промышленность, лесное хозяйство, обработка бетона паром, обработка картона, дистилляция в фармацевтической промышленности и т. д. |
Применимые виды топлива | Биомасса, уголь, солома, древесина |
Таблица технических параметров
Режим Проект | СЗЛ2-1,25-АII СЗЛ2-1,6-АII СЗЛ2-2,5-АIII 快装 | СЗЛ4-1,25-АII СЗЛ4-1,6-АII СЗЛ4-2,5-АII 快装 | СЗЛ6-1,25-АII СЗЛ6-1,6-АII СЗЛ6-2,5-АII 组装 | СЗЛ8-1,25-АII СЗЛ8-1,6-АII СЗЛ8-2,5-АII 组装 | СЗЛ10-1,25-АII СЗЛ10-1,6-АII СЗЛ10-2,5-АII 组装 | СЗЛ15-1,25-АII СЗЛ15-1,6-АII СЗЛ15-2,5-АII 组装 | СЗЛ20-1,25-АII СЗЛ20-1,6-АII СЗЛ20-2,5-АII 组装 | |
Номинальная производительность испарения (т/ч) Номинальная тепловая мощность (МВт) | 2/1,4 | 4/2,8 | 6/4,2 | 8/5,6 | 10/7 | 15/10,5 | 20/14 | |
рабочее давление (МПа) | 1,25/1,6/2,5/0,7 | 1,25/1,6/2,5/0,7 | 1,25/1,6/2,5/1,0 | 1,25/1,6/2,5/1,0 | 1,25/1,6/2,5/1,0 | 1,25/1,6/2,5/1,0 | 1,25/1,6/2,5/1,0 | |
Номинальная температура пара/температура на выходе (℃) | 194/204/226/95 | 194/204/226/95 | 194/204/226/95 | 194/204/226/95 | 194/204/226/95 | 194/204/226/115 | 194/204/226/115 | |
Температура воды на входе (℃) | 20/70 | 20/70 | 20/70 | 20/70 | 20/70 | 20/70 | 20/70 | |
Площадь поверхности нагрева (㎡) | Тело | 70 | 100 | 142 | 215 | 234 | 318.5 | 504（汽）396（水） |
экономайзер | 35 | 66 | 130 | 130 | 174 | 348,8（汽）174（水） | 377,6（汽）236（水） | |
Эффективная площадь решетки (㎡) | 3.22 | 6.72 | 7.52 | 10.25 | 11.8 | 18 | 23.2 | |
Тип топлива | Битуминозный уголь II класса с низкой теплотой сгорания Q≈21000 кДж/кг. | |||||||
Расход топлива (кг/ч) | ~300 | ~590 | ~880 | ~1160 | ~1450 | ~2200 | ~1160 | |
Температура дымоудаления（℃） | ~165 | ~165 | ~165 | ~165 | ~165 | ~165 | ~165 | |
тепловой КПД (%) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
Максимальный транспортный вес（т） | 25 | 30 | 22.5 | 25 | 28 | 30 | 35 | |
Максимальный транспортный размер Длина х Ширина х Высота (мм) | 5500×2350×3650 | 7730×2360×3520 | вверх 6150×2840×3540 вниз 7275×2852×2580 | вверх 6971×2933×3540 вниз 8056×2945×2580 | вверх 7855×3240×3540 вниз 9025×3200×2580 | вверх 10000×3240×3540 вниз 12000×3200×3080 | вверх 11000×3240×3540 вниз 14000×3200×3080 | |
Примечание. По желанию пользователя наша компания может предоставить другие специальные модели котлов.
